Купили привода выпуска шасси для Як-3 с готовыми стойками (с амортизаторами)... Попробуем для модели с убирающимися шасси... Скорее всего они и будут рекомендованы для версии с убирающимися шасси...



Servoless Retract with Metal Trunion 44mm x 41mm Mount



Особенности:
- автоматическое отключение
- предустановленный монтажный штифт Oleo 5мм

Технические характеристики:

Размеры площадки крепления: 44мм x 41мм
Рабочее напряжение: 4.5~6В
Поддерживаемый вес модели: до 5кг
Расстояние между отверстиями: 36мм x 33мм
Глубина: 28мм
Длина: 74мм
Штифт: 5мм
Вес одного ректракта: 72г

100 мм стойки (с амортизаторами)







Планируемые к установке 3-х дюймовые колеса

Прикрепления: 2853881.jpg(286Kb) · 0024364.jpg(273Kb) · 6521928.jpg(274Kb) · 5274993.jpg(27Kb) · 1214950.jpg(45Kb) · 1002855.jpg(65Kb) · 9040964.jpg(286Kb)

pmlДата: Среда, 15.03.2017, 13:04 | Сообщение # 2
Генерал-майор
Группа: Администраторы
Сообщений: 355
Репутация: 0
Статус: Offline

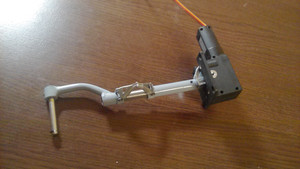

Стойки описанные в посте выше нас не устроили.. Поэтому были заказаны новые, копийные....

И вот, спустя почти 1.5 месяца мы их получили...

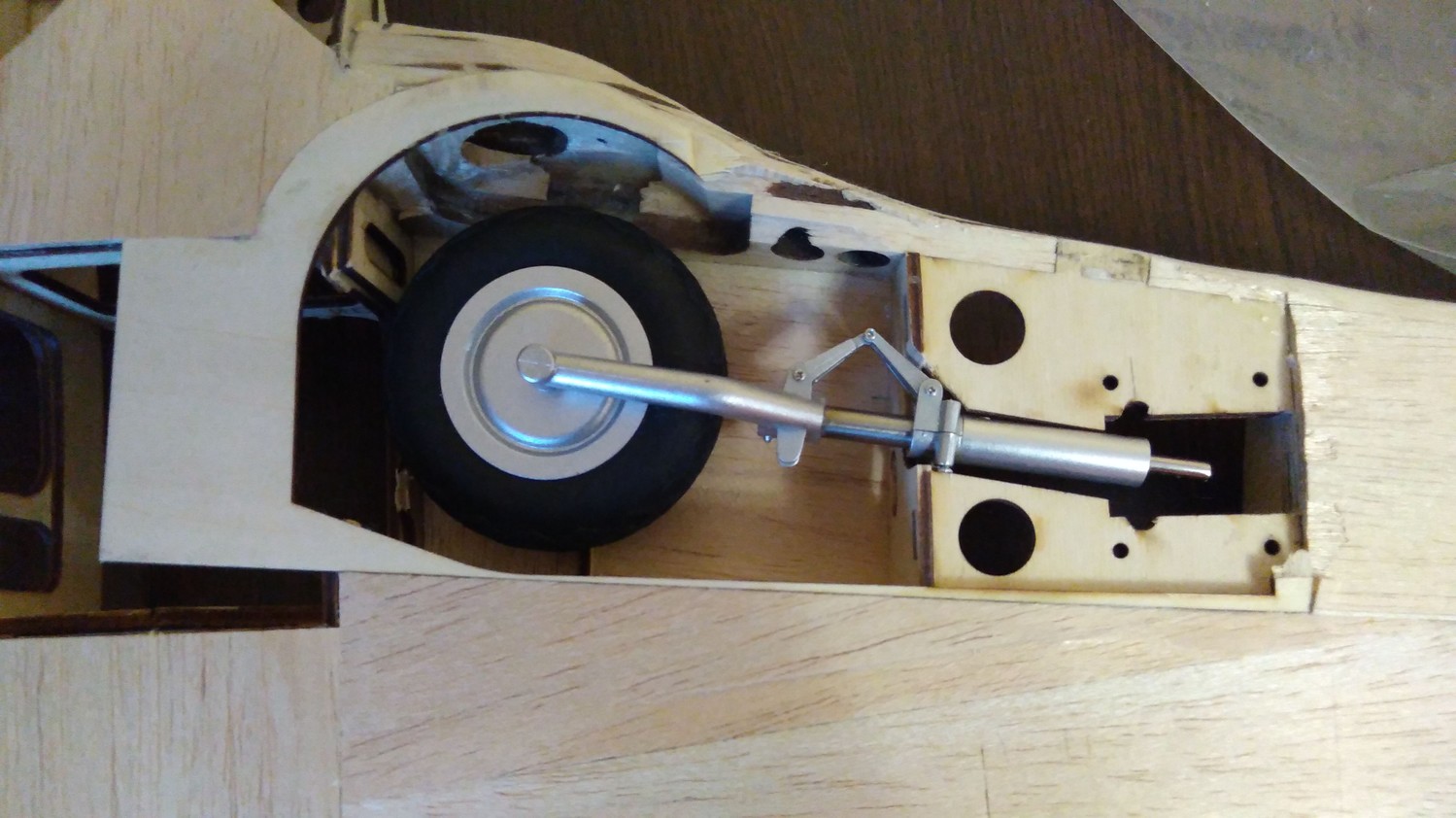

Вставили их в крыло (радиоверсия) и "прикрутили" подогнув на нужный угол к ретрактам... Подошло почти идеально...



Есть несовпадение по оси колеса - стойка длиннее на 1 см чем надо... Поправим это отодвинув ретракт на эту же величину... Параллельно с этим опишем процедуру изменения угла выпуска стойки.. сейчас она заваливается во внешнюю сторону, а так быть не должно...  Ну и колеса 90 мм (в размер под масштаб) не встают... Будем подбирать из того что есть в наличии...

Все механизмы отрабатываются на технологической модели, сразу вносятся правки в конструкцию, чтоб в товарном образце ничего не пришлось пилить и точить... Все проверенное будет рекомендовано к покупке и установке на модель...



Видео испытания уборки/выпуска стойки на видео ниже... Так-же эти стойки идеально подойдут для кордовой модели с вариантом не убирающихся шасси...



На сегодня пока все..
Прикрепления: 3548680.jpg(301Kb) · 9451320.jpg(270Kb) · 0431297.jpg(263Kb) · 6694751.jpg(274Kb) · 8945415.jpg(345Kb)

pmlДата: Четверг, 23.03.2017, 12:58 | Сообщение # 3
Генерал-майор
Группа: Администраторы
Сообщений: 355
Репутация: 0
Статус: Offline
Итак, отрегулируем угол выпуска стоек... У нас он должен быть примерно 83 градуса вместо 90...

Извлекаем наш ретракт из крыла и разбираем его...

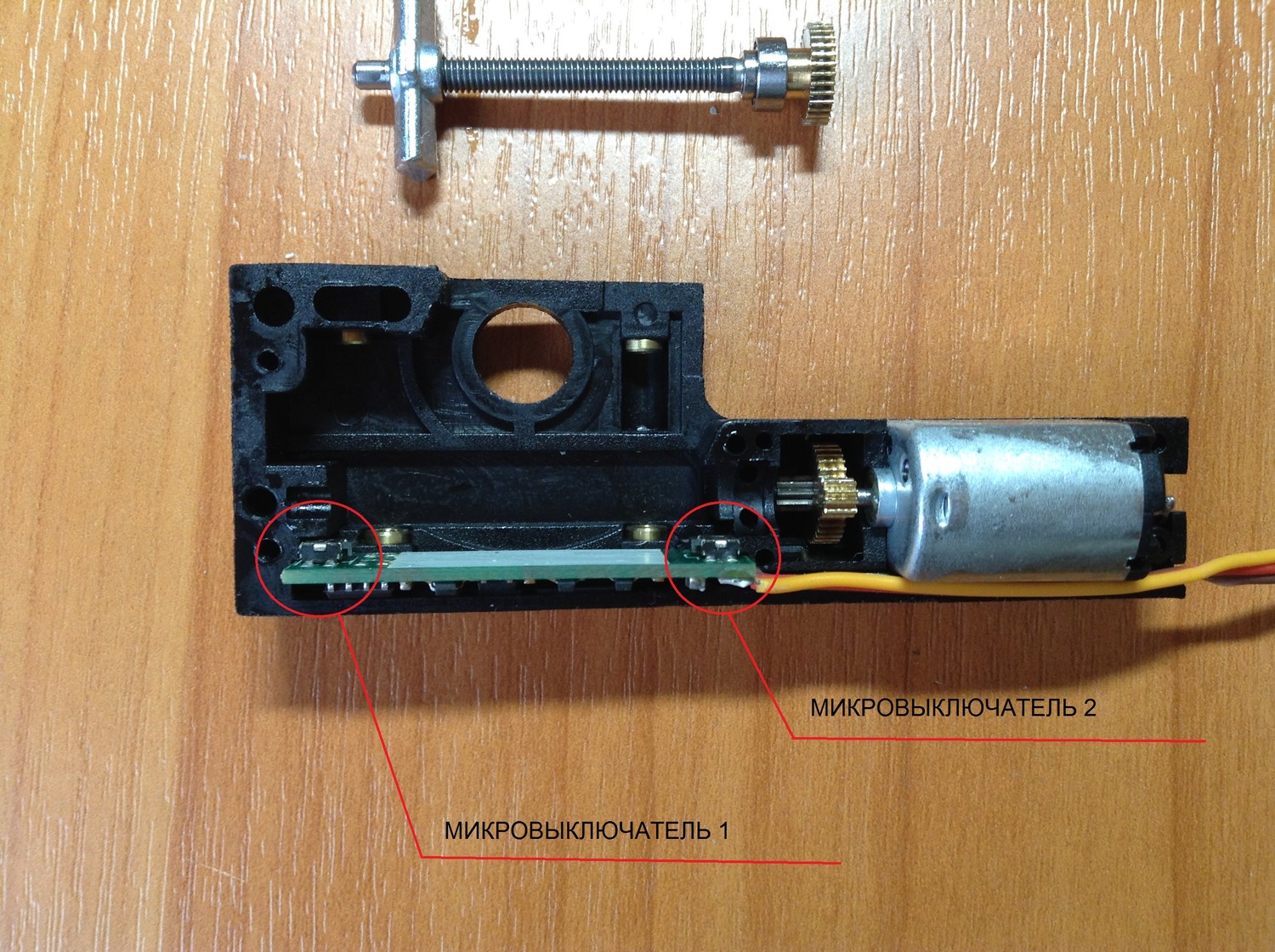

Что мы видим.. Плату с микро выключателями крайних положений стойки и мотор с редуктором, червяком и гайкой..



Нам нужно чтобы микровыключатель 2 срабатывал тогда, когда стойка займет нужный угол. Для этого доработаем "зуб" гайки толкателя.. Его надо нарастить. Сразу предупреждаю - в этом обзоре описывается способ, исполнение каждый делает на совесть, используя более прочные материалы нежели приведенные в этом обзоре.



Как видно из фотографий ниже, "зуб" надо нарастить примерно на 3-3.5ммм



Я воспользуюсь подходящим кусочком твердой фанеры (а вы чем нибудь более прочным) и "удлиню" с помощи супер клея Момент-Гель этот "зуб" в нужном направлении на требуемые 3..3.5 мм



Продолжение следует...
Прикрепления: 7072754.jpg(431Kb) · 1351989.jpg(436Kb) · 3793973.jpg(286Kb) · 2033879.jpg(361Kb) · 4767867.jpg(494Kb) · 4035479.jpg(429Kb) · 4258890.jpg(381Kb) · 7415613.jpg(370Kb) · 9855462.jpg(450Kb) · 8710870.jpg(451Kb)

pmlДата: Четверг, 23.03.2017, 13:03 | Сообщение # 4
Генерал-майор
Группа: Администраторы
Сообщений: 355
Репутация: 0
Статус: Offline
Монтируем начинку обратно...



Свинчиваем корпус... Можно подключить ретракт к бортовой сети и проверить работу. прежде чем монтировать в крыло.. Вроде все работает.. Клей не попал куда не надо...



Монтируем ретракт в крыло и проверяем работу узла в штатном режиме...



Вуаля.. то что надо..

На сегодня пока все...
