Форум » Авиамодели от ПМ-лаб » PML-3011 "Пионер" » Предсерийный образец PML-3011 "Пионер" (описание прототипа, процесса сборки предсерийной модели)
Предсерийный образец PML-3011 "Пионер"
pmlДата: Четверг, 05.10.2017, 16:44 | Сообщение # 1
Генерал-лейтенант
Группа: Администраторы
Сообщений: 671
Репутация: 1
Статус: Offline
Прибыл с производства набор для сборки предсерийной модели...





Разворачиваем кулек...



Вроде все на месте.. сосновая рейка 10х10 в кадр не попала..

На днях приступим к тестовой сборке...

Продолжение следует...
Прикрепления: 8453291.jpg (458.6 Kb) · 3106838.jpg (363.7 Kb) · 2773445.jpg (419.5 Kb)

pmlДата: Суббота, 21.10.2017, 12:20 | Сообщение # 2
Генерал-лейтенант
Группа: Администраторы
Сообщений: 671
Репутация: 1
Статус: Offline
Итак, погнали...

Собираем стабилизатор... из идущих в комплекте реек 5х5мм и 5х3мм по чертежу (у меня самодельный, технологический) с помощью булавок на сухую собираем стабилизатор..



Укрепляем "нервюры" и по углам бальсовыми "косынками".. Тщательно проливаем клеем швы.. Когда деталь высохнет, обтачиваем на ровной поверхности бруском с мелкой шкуркой (выравниваем поверхность)

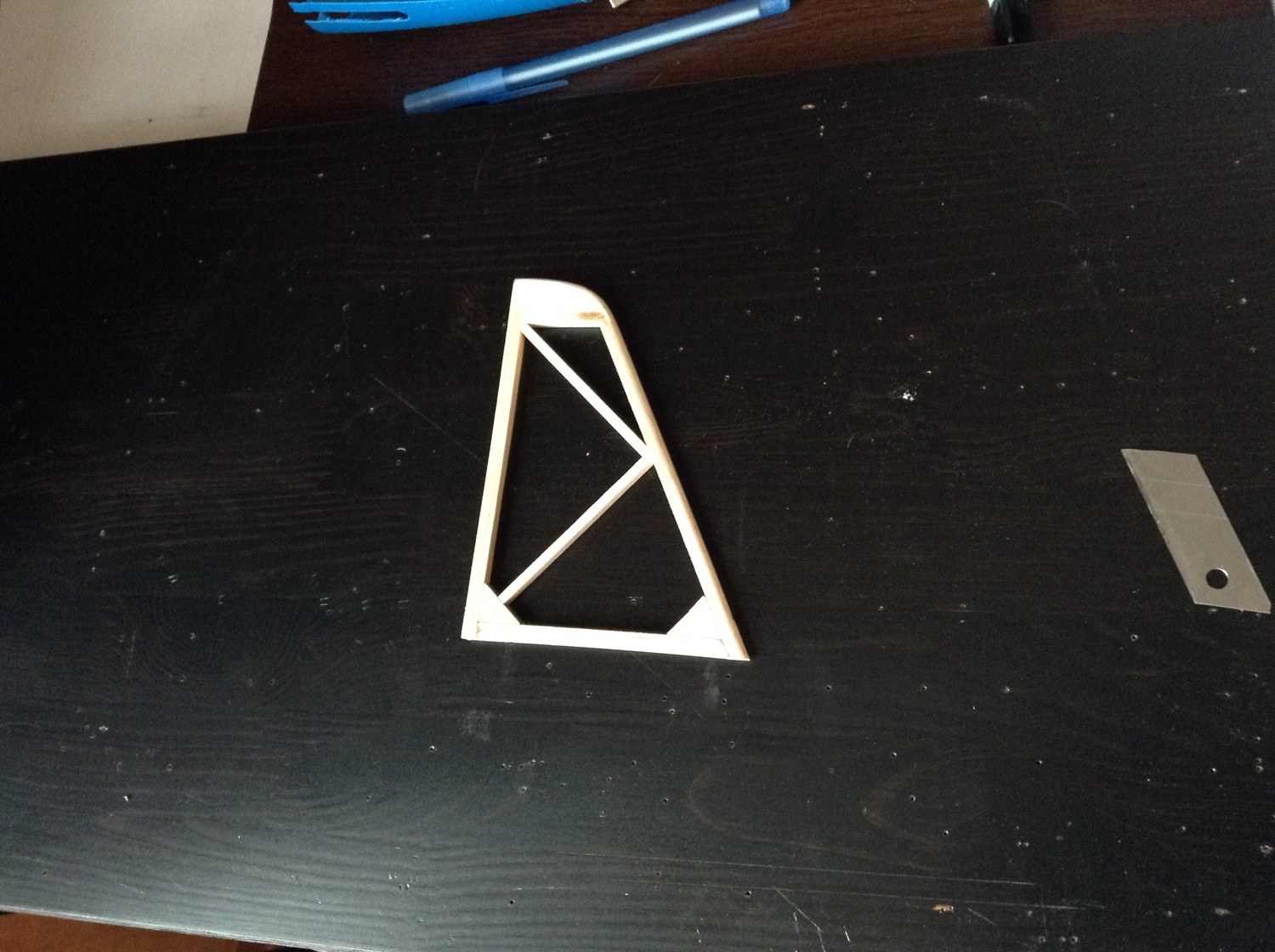

Аналогично соберем киль...



Готовые детали..



Продолжение следует...
Прикрепления: 2746149.jpg (285.6 Kb) · 8993387.jpg (310.3 Kb) · 7571900.jpg (277.8 Kb) · 3436810.jpg (302.0 Kb) · 2797310.jpg (320.9 Kb) · 7222340.jpg (258.4 Kb) · 2395972.jpg (310.2 Kb) · 1079099.jpg (332.4 Kb)

pmlДата: Суббота, 21.10.2017, 12:24 | Сообщение # 3
Генерал-лейтенант
Группа: Администраторы
Сообщений: 671
Репутация: 1
Статус: Offline
Соберем "уши" - боковые крылья

В лонжерон полукрыла (уха) вклеиваем V-образный кондуктор.



По чертежу с помощью булавок на сухую собираем "ухо". Проливаем клеем стыки...



Когда деталь высохнет, обтачиваем на ровной поверхности бруском с мелкой шкуркой (выравниваем поверхность). Аналогично собираем второе полукрыло (зеркально !!!)



Продолжение следует...
Прикрепления: 4279036.jpg (265.5 Kb) · 0718031.jpg (280.5 Kb) · 3473868.jpg (302.4 Kb) · 0307788.jpg (296.3 Kb) · 0809241.jpg (281.9 Kb) · 2321258.jpg (283.3 Kb)

pmlДата: Суббота, 21.10.2017, 12:30 | Сообщение # 4
Генерал-лейтенант
Группа: Администраторы
Сообщений: 671
Репутация: 1
Статус: Offline
Соберем центральное крыло - центроплан...

По чертежу (я без него) размечаем рейки. Для этого можно использовать заднюю кромку крыла с пропилами - как кондуктор/шаюорн



По чертежу с помощью булавок на сухую собираем конструкцию. Обеспечиваем перпендикулярность нервюр. Проливаем клеем стыки...



Приклеиваем лонжерон и переднюю кромку. Собираем центральный узел крыла к фюзеляжу - наборная конструкция...



И вклеиваем его на свое место.



Когда крыло высохнет, обтачиваем на ровной поверхности бруском с мелкой шкуркой (выравниваем поверхность). Пристыкуем "уши"



Продолжение следует...
Прикрепления: 9768851.jpg (345.0 Kb) · 2630203.jpg (338.1 Kb) · 9159418.jpg (382.9 Kb) · 3534814.jpg (359.4 Kb) · 3633254.jpg (389.0 Kb) · 2803778.jpg (353.4 Kb) · 1363624.jpg (331.8 Kb) · 0429405.jpg (364.5 Kb) · 4847457.jpg (378.2 Kb) · 4598961.jpg (390.1 Kb)

pmlДата: Пятница, 03.11.2017, 18:23 | Сообщение # 5
Генерал-лейтенант
Группа: Администраторы
Сообщений: 671
Репутация: 1
Статус: Offline
Обтянем поверхности пленкой.

Для пробы взяли самую дешевую. Несмотря на скромную цену пленка отлично клеится на бальсу обычным клеем "Момент" (для подстраховки взяли особо прочный, что хорошо видно на некоторых фото).

После, киль и стабилизатор "разгладили" обычным утюгом. Начинаем с "*".. и разглаживая на ровной поверхности плавно поднимаем темп до "**" и даже чуть больше.

Важное замечание: деталь с нагретой пленкой должна оставаться на ровной поверхности до полного остывания пленки, иначе ее скрутит винтом. Т.к. в конструкции повсеместно использована легкая и прочная бальса разглаживание готовой детали производить с особой аккуратностью, чтоб натягивающаяся от температуры пленка не сломала хрупкую деталь..

Хватит букофф, смотрим картинки... Как обтягивао стаб и киль сфоткать забыл.. поэтому только то что получилось...



Собственно тут оклейка крыла... Начинаем с ушей... Примеряем, обрезаем, обертываем, приклеиваем...







Продолжение следует...
Прикрепления: 5203468.jpg (282.1 Kb) · 4598509.jpg (326.0 Kb) · 7417503.jpg (351.7 Kb) · 9752759.jpg (375.4 Kb) · 6203364.jpg (376.4 Kb) · 3271522.jpg (315.6 Kb) · 9875998.jpg (361.9 Kb) · 4659594.jpg (322.8 Kb)

pmlДата: Воскресенье, 04.02.2018, 13:01 | Сообщение # 6
Генерал-лейтенант
Группа: Администраторы
Сообщений: 671
Репутация: 1
Статус: Offline

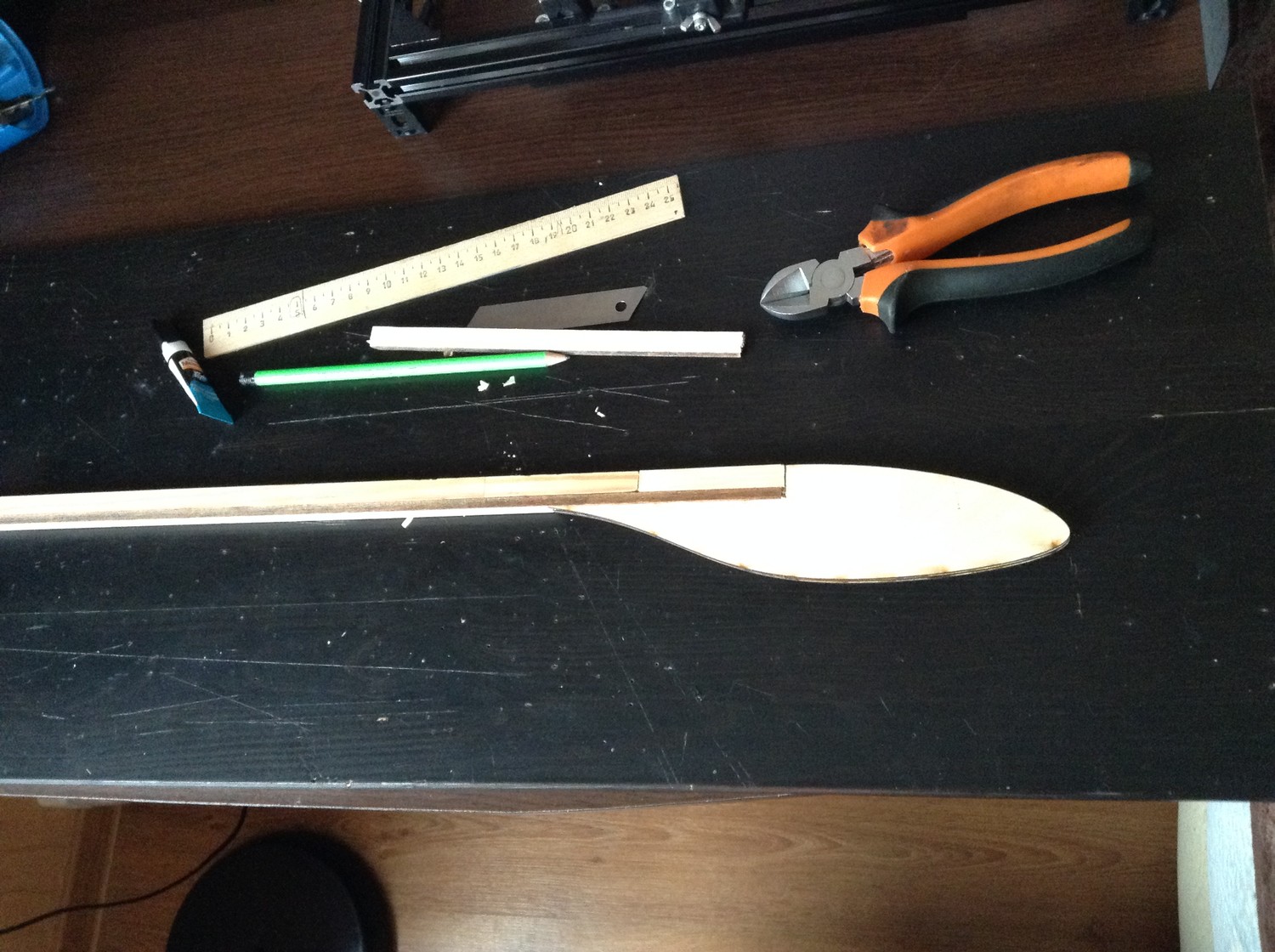

Соберем фюзеляж

Подготовим рейки из набора. Обрежем по размеру.



Склеим их так, как указано по инструкции



Разместим в переднем отсеке груз.



Соберем окончательно носовую часть и отшлифуем фюзеляж.



Продолжение следует...
Прикрепления: 2956387.jpg (293.7 Kb) · 9807913.jpg (351.6 Kb) · 4233045.jpg (251.9 Kb) · 3956151.jpg (353.2 Kb)
