Форум » Авиамодели от ПМ-лаб » PML-2004 "Як-52" » Предсерийный образец PML-2004 "Як-52" (Предсерийный образец PML-2004 "Як-52")
Предсерийный образец PML-2004 "Як-52"
pmlДата: Среда, 24.01.2018, 14:34 | Сообщение # 1
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Решили запилить кордовую копию Як-52...

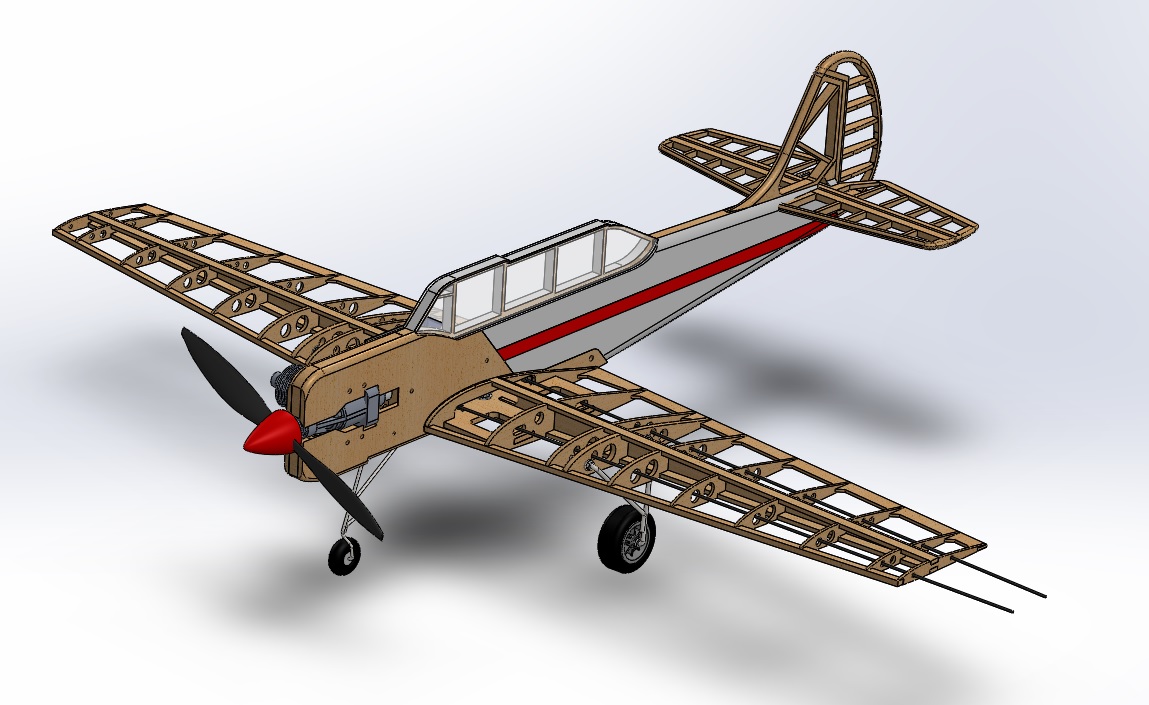

"Шпионские" изображения предсерийной модели ниже.

Мотор от 2.5 кубов (будет под все типоразмеры, включая советские  КМД 2.5, МАРЗ 2.5 и ЦСТКАМ 2.5).

Длина модели (наибольшая)...............0,620 м
Размах крыльев ......................................0,800 м
Высота модели ........................................0,170 м
Высота модели (c шасси)......................0,265 м
Расст. от оси винта до земли...............0,125 м
Стояночный угол......................................2 град
Вес (без двигателя и топлива) .......... 0,5 кг
Двигатель (в комплект не входит)...... от 1.5 куб/см









Примерная дата выхода модели в продажу - середина февраля 2018
Прикрепления: 7719816.jpg(167.4 Kb) · 2405168.jpg(82.6 Kb) · 0336509.jpg(124.8 Kb) · 8786725.jpg(198.9 Kb) · 3854741.jpg(186.8 Kb) · 9388909.jpg(96.8 Kb) · 3300125.jpg(90.8 Kb) · 8597101.jpg(88.3 Kb)

pmlДата: Воскресенье, 04.02.2018, 12:58 | Сообщение # 2
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
После "схематчки" с плоским фюзеляжем выйдет объемная, полноценная версия, так-же потом "запилим" с размахом 1,2...1,4м

pmlДата: Вторник, 06.03.2018, 14:08 | Сообщение # 3
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Получили с производства тестовый набор.. Надо собирать, а когда !? )))


Прикрепления: 2744885.jpg(434.1 Kb) · 0100200.jpg(444.8 Kb)

pmlДата: Вторник, 20.03.2018, 08:51 | Сообщение # 4
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Ну чтож.. начнем... потихоньку собирать новинку...

для начала распечатаем сборочный чертеж... т.к. у нас "технологичка", то печатать полноценную "простыню" было лень, и мы ограничились составным "бюджетным" чертежом



Для исключения последующего коробления толстых фанерных деталей режем теперь их из более тонких фанер... Примеряем, склеиваем сушим...

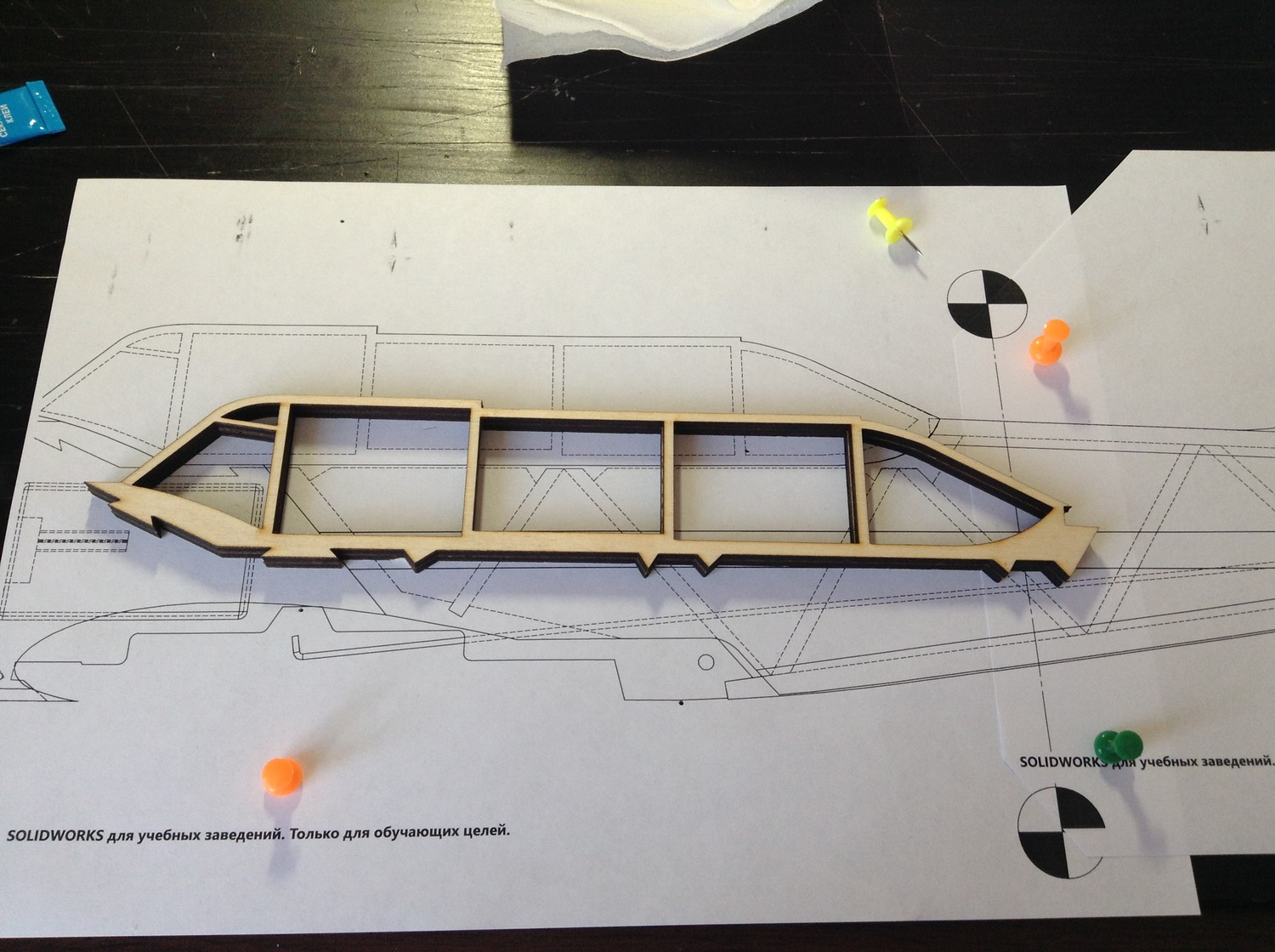

Кабина пилотов



моторама

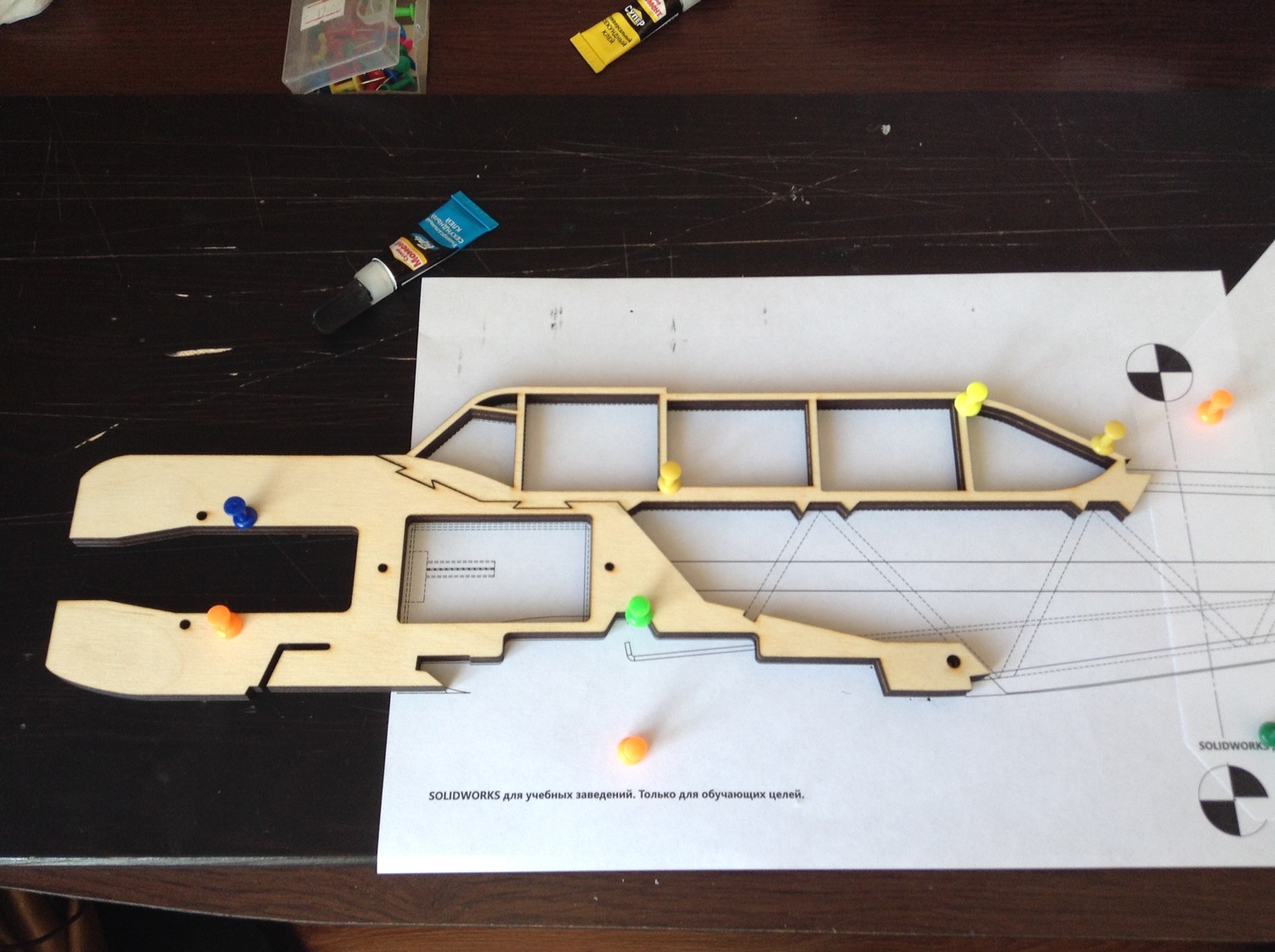

Промежуточная сборка "морды"



Соберем киль



Продолжение следует...
Прикрепления: 4594939.jpg(278.2 Kb) · 7236310.jpg(296.1 Kb) · 1439606.jpg(319.8 Kb) · 4971055.jpg(287.8 Kb) · 5373256.jpg(293.6 Kb) · 9668040.jpg(277.1 Kb) · 6534928.jpg(277.1 Kb) · 2491557.jpg(324.9 Kb) · 8499060.jpg(260.7 Kb)

pmlДата: Вторник, 20.03.2018, 09:02 | Сообщение # 5
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Промежуточная сборка.

Обратите внимание, что киль тоньше фюзеляжа на 2мм, поэтому при сборке под него подкладываем 1мм пластинку из бальсы (потом это будет сразу заготовка обшивки киля) или из картона (в базовой версии)



Острым лезвием режем по месту бальсовые рейки и приклеиваем на свои места...  после высыхания клея, слегка подшкуриваем внешнюю сторону...



подсобираем киль..



Вуаля...



Продолжение следует...
Прикрепления: 7384741.jpg(287.8 Kb) · 5134322.jpg(304.1 Kb) · 7053686.jpg(256.2 Kb) · 6271682.jpg(267.5 Kb) · 9956695.jpg(313.9 Kb) · 8123006.jpg(329.5 Kb) · 7190574.jpg(309.9 Kb) · 0355831.jpg(346.7 Kb) · 0076601.jpg(273.9 Kb)

PATRIOTT_(1974)Дата: Вторник, 20.03.2018, 20:45 | Сообщение # 6
Лейтенант
Группа: Модераторы
Сообщений: 74
Репутация: 7
Статус: Offline
Хвост как я понимаю бальсовый.

Если да то очень хрупкий получится при чуть жёсткой посадки, будет ломаться  в районе  где кончается кабина. Почему бы не сделать  по контуру пустить рейку 10х5, внутри  (экструзию - пенополистирол) и зашить пластинами из 2х-3х мм бальсы. Получиться хорошая лёгкая, прочная хвостовая часть. Или весь фюзеляж сделать таким кроме моторамы .

pmlДата: Среда, 21.03.2018, 08:10 | Сообщение # 7
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Александр, так и сделаем.. с бальсовыми боковинами.. Но вообще конструкция бальсово-реечной "фермы" фюзеляжа получилась достаточно легкой и прочной.. если делать по технологии, и хорошо проклеивать стыки деталей.

Мы перед запуском модели в производство проверим варианты и с пенопластовыми и с бальсовыми боковинами... Ну а дальше, каждый моделист сам решит что ему наклеивать... Да и сами посмотрите я думаю скоро )))

Уже почти собрали крыло... на днях выложим фото... Одним словом.. "лего"... )))

Только мне кажется он маленьким получается, не больше Сапсана... Если что, выпустим и увеличенную версию (и с объемным фюзеляжем)

PATRIOTT_(1974)Дата: Среда, 21.03.2018, 17:35 | Сообщение # 8
Лейтенант
Группа: Модераторы
Сообщений: 74
Репутация: 7
Статус: Offline
pml, На счёт  ЯК -52  Вы меня не так поняли  я предлагаю не зашивать боковины  пенополистиролом, а заполнить внутриности  а по краям окантовать всё рейкой 5х10 и зашить боковины бальсой. Контурный фюзеляж то же хорошо для учебки, легче ремонтировать и дешевле вариант, так что можно выпустить 2 варианта, контурный и объёмный .

Сообщение отредактировал PATRIOTT_(1974) - Среда, 21.03.2018, 17:39

pmlДата: Четверг, 22.03.2018, 16:55 | Сообщение # 9
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Соберем киль... Процедура простая.. Накладываем на чертеж заготовки. скрепляем булавками, нарезаем реечки, собираем, проклеиваем и обтачиваем...



Оклеим для прочности боковины 2 мм бальсовой пластиной (можно было и 3 мм, чтоб вровень с накладками "морды", да не оказалось под рукой... Сначала хотел приклеить штатные пенопластовые боковушки, да передумал... Хотя, кому что понравится...



Жесткость приличная.. "коробка" получилась весьма прочная...

Продолжение следует...
Прикрепления: 4394686.jpg(314.5 Kb) · 2602479.jpg(362.1 Kb) · 1504099.jpg(371.6 Kb) · 1119701.jpg(353.0 Kb) · 7029041.jpg(323.5 Kb)

pmlДата: Четверг, 22.03.2018, 17:04 | Сообщение # 10
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Соберем крыло.. Технология та-же... Описывать не буду, т.к. все ясно из картинок... Есть нюанс.. Оказалось лучше собирать "верх ногами", верхними плоскостями крыла на стол, т.е. они параллельны. несмотря на имеющееся V крыла. Этот нюанс отразим в инструкции



Сборку начинаем с "короба" центроплана... По идее надо было сразу установить качалку РВ, но поставим потом... В инструкции конечно опишем правильную последовательность сборки модели.

Далее правое полукрыло начал собирать ч...





В качестве кондуктора используем заднюю кромку крыла...

Ставим нижюю рейку лонжерона, потом вставляем по очереди нервюры... Накрываем верхней рейкой лонжерона, между нервюрами вставляем усилители лонжерона, ровняем все это добро и вклеиваем носовую (лобика) рейку крыла...

Выравниваем, фиксируем капельками суперклея (не геля) и проливаем все стыки ПВА.





Оставляем сохнуть...

Продолжение следует...
Прикрепления: 1422935.jpg(203.5 Kb) · 3971986.jpg(334.3 Kb) · 2106168.jpg(376.9 Kb) · 0908063.jpg(381.7 Kb) · 1450562.jpg(347.1 Kb) · 8185523.jpg(326.9 Kb) · 6424795.jpg(317.2 Kb) · 9407947.jpg(347.6 Kb) · 1933011.jpg(296.3 Kb) · 2401191.jpg(247.9 Kb)

pmlДата: Пятница, 23.03.2018, 08:47 | Сообщение # 11
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline

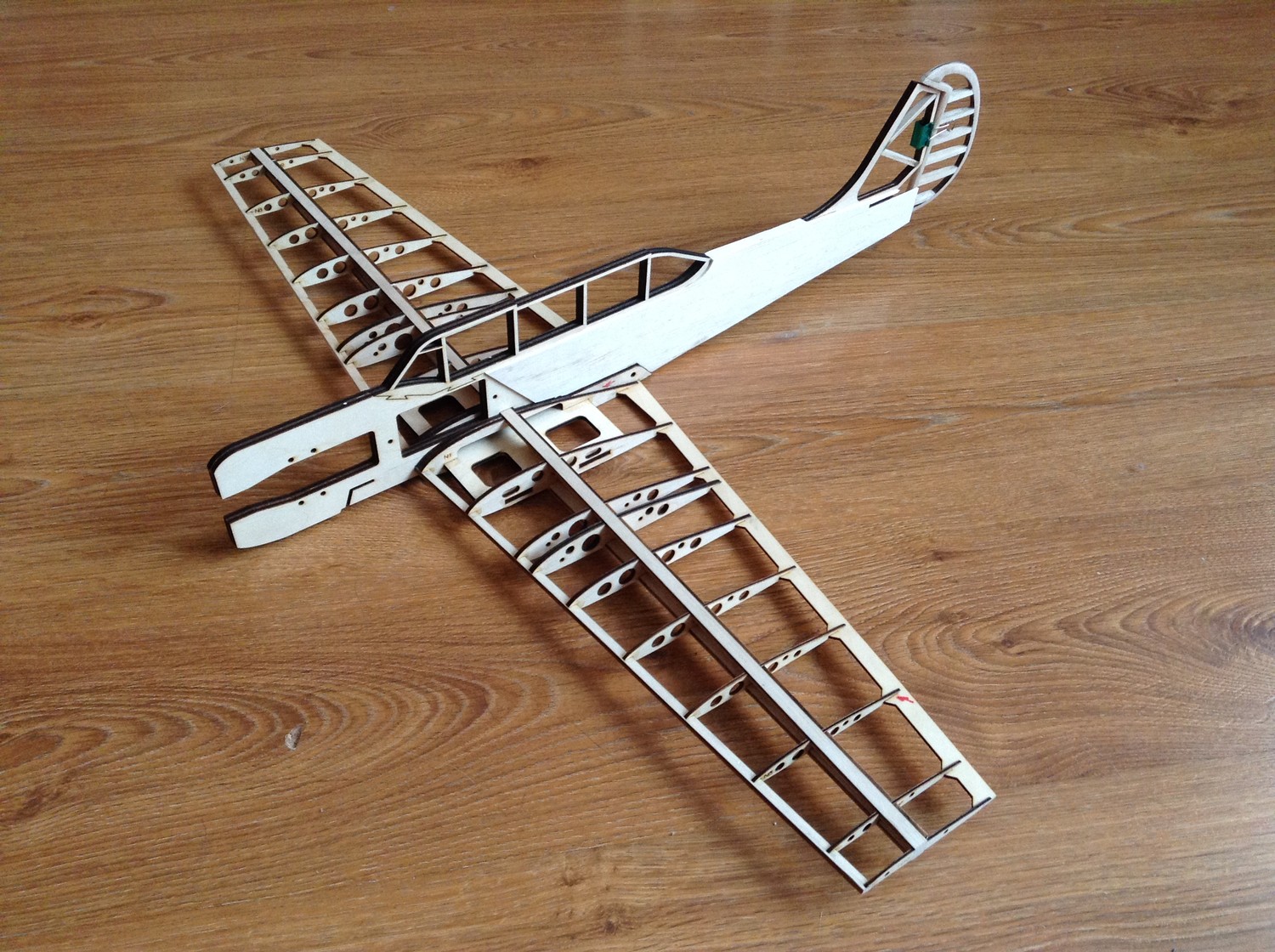

Смотрим что получилось..

Стыкуемость крыла с фюзеляжем отменная... легко, быстро, прочно.. удобно хранить и перевозить...







Итого на сейчас



Следующий на очереди стабилизатор и руль высоты.. потом, как придет КМД (заказали, и мотораму для пробы сделали под него) дособерем "морду".

Ориентировочно набор в продажу пойдет в первой декаде апреля 2018.

Продолжение следует...
Прикрепления: 4090805.jpg(473.1 Kb) · 0315627.jpg(433.0 Kb) · 8638232.jpg(439.0 Kb) · 7254667.jpg(467.8 Kb) · 3572443.jpg(453.1 Kb) · 2429325.jpg(439.4 Kb) · 5930318.jpg(418.5 Kb)

pmlДата: Пятница, 30.03.2018, 11:02 | Сообщение # 12
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Соберем стабилизатор и руль высоты

Процедура простая.. Накладываем на чертеж заготовки. скрепляем булавками, нарезаем реечки, собираем, проклеиваем и обтачиваем...



Стабилизатор для прочность зашьем 1 мм бальсой, а руль высоты пленкой (чуть позже)



Подготавливаем место установки... и размечаем места установки петель...



И примеряем...  Вроде норм.. сидит плотно, ровно и строго перпендикулярно...



Продолжение следует...
Прикрепления: 2322397.jpg(310.7 Kb) · 7052911.jpg(313.3 Kb) · 1824619.jpg(274.2 Kb) · 3281420.jpg(320.7 Kb) · 4865131.jpg(338.3 Kb) · 1383395.jpg(309.8 Kb) · 0784999.jpg(323.2 Kb) · 6411786.jpg(278.4 Kb)

pmlДата: Пятница, 30.03.2018, 11:09 | Сообщение # 13
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Т.к. собираем ретро самолет, поставим на него и старый советский мотор КМД-2,5

Готовим накладки моторамы.. подтачиваем где надо и профилируем...





Промежуточная примерка...



Подточка...

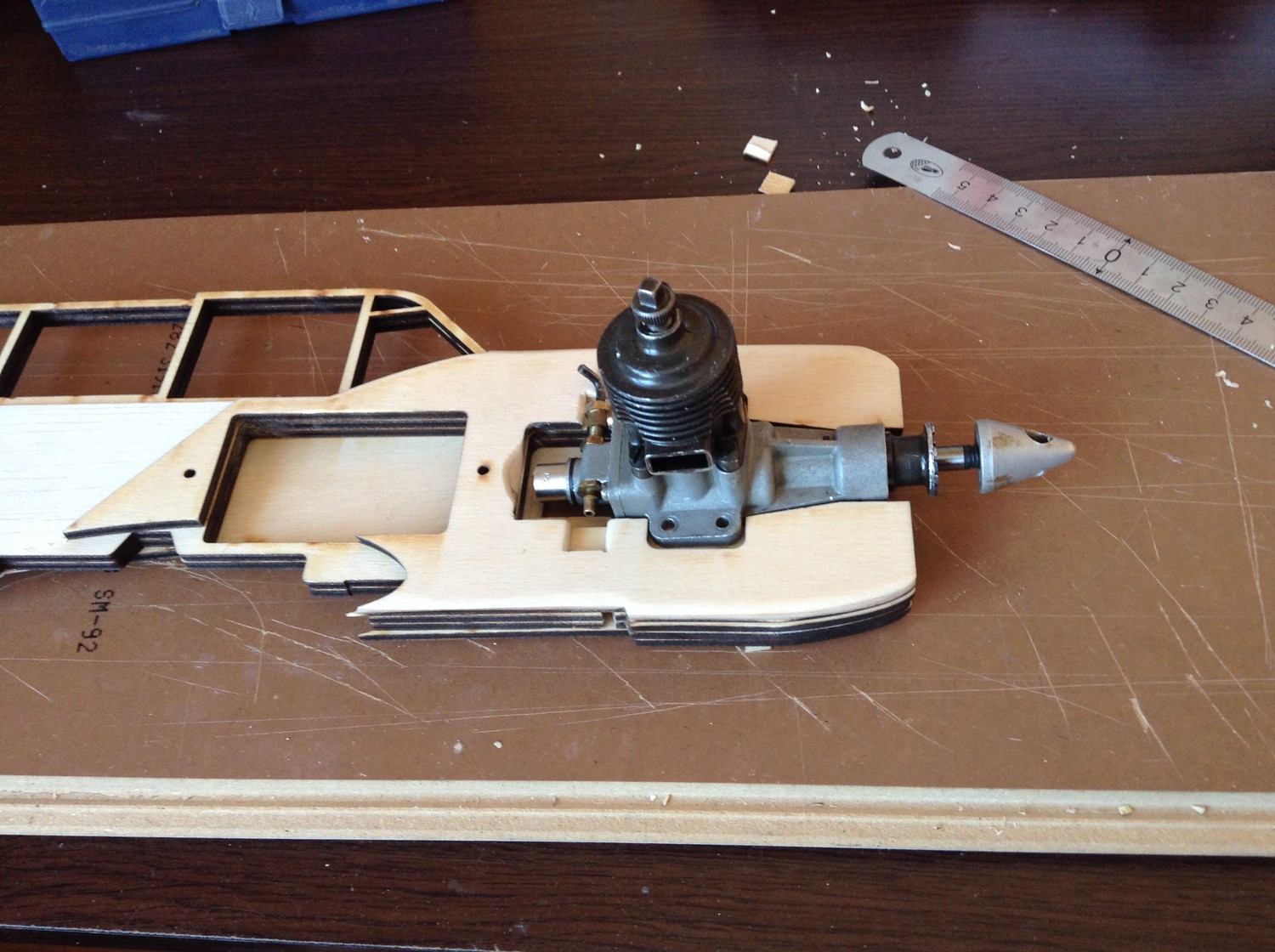

Собираем "на сухую" "бутерброд".. и финальная примерка мотора.. Вроде сидит плотно и аккуратно... Придется удлинять иглу.. За такое проектирование системы топливоподачи проектировщику этого мотора приготовлен отдельный котел в аду...



Продолжение следует...
Прикрепления: 5418932.jpg(303.3 Kb) · 0848888.jpg(290.2 Kb) · 3381106.jpg(344.6 Kb) · 1179436.jpg(340.7 Kb) · 0444814.jpg(384.2 Kb) · 4624366.jpg(309.3 Kb) · 3238464.jpg(291.8 Kb) · 6463724.jpg(375.8 Kb) · 8216570.jpg(371.0 Kb) · 2864466.jpg(353.5 Kb)

pmlДата: Пятница, 30.03.2018, 11:13 | Сообщение # 14
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Перед приклейкой боковин подготовим и установим переднюю стойку шасси..

Стальную проволоку 3 мм гнем по чертежу, нарезаем резьбу и устанавливаем в паз... В серийной модели еще будет сразу устанавливаться доп подкос.. я его установлю на стойку позже...



Теперь собираем "морду" на клей в "пакет", сжимаем струбцинами и оставляем сохнуть...



Продолжение следует...
Прикрепления: 7453219.jpg(351.2 Kb) · 6574204.jpg(305.0 Kb) · 9001049.jpg(371.6 Kb)

pmlДата: Пятница, 06.04.2018, 17:22 | Сообщение # 15
Генерал-майор
Группа: Администраторы
Сообщений: 444
Репутация: 0
Статус: Offline
Отложим в сторону "дрова", возьмемся за железо...

Из 3мм стальной проволоки по чертежу гнем стойки, нарезаем резьбу, монтируем, обпаиваем и получаем...











Отмываем от кислоты, обтачиваем.. и красим (позже)...

Продолжение следует...
Прикрепления: 2230677.jpg(349.6 Kb) · 8990465.jpg(390.0 Kb) · 8309388.jpg(392.6 Kb) · 6911333.jpg(384.7 Kb) · 2079073.jpg(388.1 Kb) · 9445673.jpg(390.9 Kb) · 2620099.jpg(353.1 Kb) · 8955409.jpg(337.3 Kb) · 3167388.jpg(326.0 Kb) · 8727963.jpg(307.0 Kb)
