Предсерийный образец PML-3008 "Шершень"
pmlДата: Вторник, 09.10.2018, 10:28 | Сообщение # 1
Генерал-майор
Группа: Администраторы
Сообщений: 479
Репутация: 0
Статус: Offline

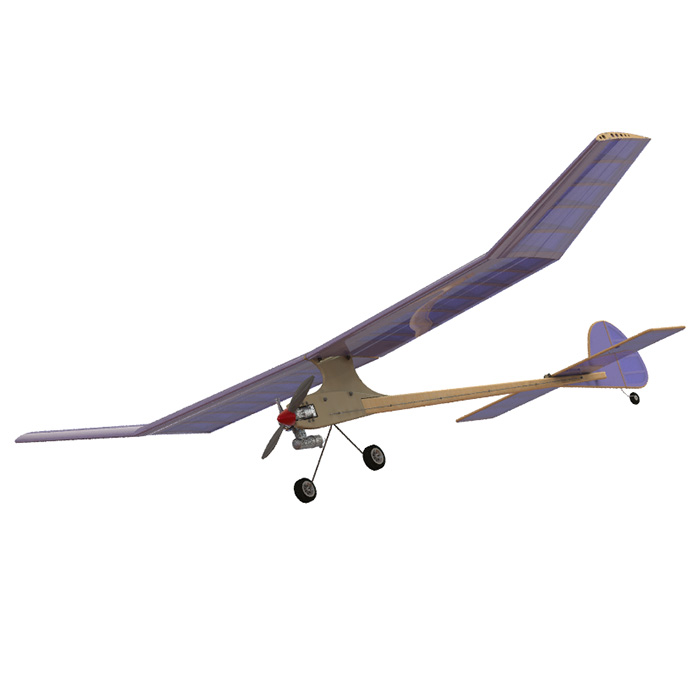

На базе Комара, решили запилить PML-3008 "Шершень" - Таймерную тренировочная модель (F1С)

Длина модели (наибольшая).......................................................................1,150 м
Размах крыльев ..........................................................................................1,500 м
Высота модели ............................................................................................0,195 м
Высота модели (c шасси)..............................................................................0,265 м
Расст. от оси винта до земли........................................................................0,145 м
Стояночный угол...........................................................................................~5 град
Вес (без двигателя и топлива) .................................................................. 0,5 кг
Двигатель (в комплект не входит).................................................... от 1.5 куб/см2

Инструкцию по сборке можно скачать здесь

Чертеж (обзорный) можно скачать тут: чертеж

3D модель (обзорная): скачать*

*скачать и открыть в Adobe Acrobat с включенной функцией просмотра 3D контента







Прикрепления: 9243317.jpg(67.2 Kb) · 5779924.jpg(58.6 Kb) · 7199392.jpg(69.9 Kb) · 3057720.jpg(66.2 Kb) · 7637082.jpg(58.4 Kb) · 7514156.jpg(37.7 Kb)
